1. Hub/Switch
Hub merupakan perangkat keras yang digunakan untuk menggabungkan beberapa computer. Hub menjadi saluran koneksi sentral untuk semua computer dalam jaringan. Hub dibedakan menjadi dua yaitu, active hub merupkan sebuah repeater elektrik yang dilenggkapi dengan 8 konektor yang berfungsi untuk membentuk sinyal digital yang dikirim dan menyesuaikan impedensinya untuk memelihara data sepanjang jalur yang dilaluinya, yang kedua adalah passive hub merupakan sebuah repeater elektrik yang memiliki 4 konektor yang berfungsi untuk menerima sinyal pada salah satu konektor dan meneruskannya pada tiga konektor lain.
Cara kerja Hub
Pada dasarnya adalah sebuah pemisah sinyal (signal splitter). Ia mengambil bit-bit yang
datang dari satu port dan mengirimkan copynya ke tiap-tiap port yang lain. Setiap host yang
tersambung ke hub akan melihat paket ini tapi hanya host yang ditujukan saja yang akan
memprosesnya. Ini dapat menyebabkan masalah network traffic karena paket yang ditujukan ke
satu host sebenarnya dikirimkan ke semua host (meskipun ia hanya diproses oleh salah satu
yang ditujukannya saja).
datang dari satu port dan mengirimkan copynya ke tiap-tiap port yang lain. Setiap host yang
tersambung ke hub akan melihat paket ini tapi hanya host yang ditujukan saja yang akan
memprosesnya. Ini dapat menyebabkan masalah network traffic karena paket yang ditujukan ke
satu host sebenarnya dikirimkan ke semua host (meskipun ia hanya diproses oleh salah satu
yang ditujukannya saja).
2. Repeater
Repeater merupakan perangkat yang digunakan untuk menerima sinyal dan memancarkan kembali sinyal tersebut dengan kekuatan yang sama dengan sinyal asli, singkatnya repeater berfungsi untuk menguatkan sinyal agar sinyal dikirim sama dengan sinyal aslinya.
3. Bridge
Bridge merupakan perangkat lunak menghubungkan dua buah jaringan secara fisik yang menggunakan protocol sama/sejenis. Dengan bridge sebuah paket data mampu dikirim dari satu LAN ke LAN lain. Sebuah bridge memeriksa paket pada setiap jaringan untuk tujuan alamat dari titik koneksi pada jaringan lain dan mencopy paket tersebut kepada jaringan lain. Pada saat jaringan bridge memeriksa paket juga memeriksa pada sumber alamat dan mengupdate tabel internal dari alamat titik koneksi pada setiap segment jaringan.
Bridge biasanya digunakan untuk :
a. Membangun sebuah virtual LAN dari dua LAN yang terpisah.
b. Membagi sebuah LAN ke dalam segment untuk meminimalkan kesempitan pada jaringan.
4. Router
Sebuah Router menjalankan fungsi yang sama spt sebuah bridge tapi dilakukannya pengartian yang lebih baik. Sebuah Router secara konstan memeriksa jaringan untuk memonitor pola dari traffic dan penambahan dari titik koneksi, modifikasi, dan penghapusan. Router mengunakan informasi ini untuk membangun sebuah “peta” internal dari
jaringan. Router secara periodik menukar informasi dalam internal tabel dengan router lain untuk mendapatkan pengetahuan dari jaringan sesudahnya yang secara langsung terkoneksi. Mereka menggunakan informasi ini untuk meneruskan paket data dari titik koneksi lokal ke penerima yang jauh dan membuat keputusan yang terbaik ketika ada kemungkinan router yang ganda ke sebuah penerima.
Sebuah router yang berdiri sendiri intinya adalah spesial kegunaan komputer dengan prosessor dan penyimpanan. Fungsi routing dapat ditambahkan didalam perangkat lain seperti LAN Hub atau kegunaan computer secara umum.

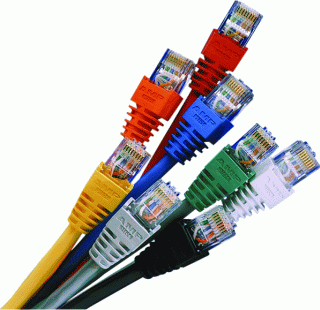

5. Kabel UTP
Kabel UTP yang biasa digunakan adalah kabel yang terdiri dari 4 pasang kabel yang terpilin. Dari 8 buah kabel yang ada pada kabel ini, hanya digunakan 4 buah saja untuk dapat mengirim dan menerima data (Ethernet). Perangkat lain yang berkenaan dengan penggunaan jenis kabel ini adalah konektor kabel UTP (RJ-45) dan HUB/SWITCH.
Fungsi:
Sebagai contoh penggunaan kabel UTP untuk sehari-harinya adalah digunakan untuk LAN dan kabel telpon. Salah satu alasan utama kenapa jenis kabel UTP ini sangat popular dibandingkan dengan jenis kabel lainnya adalah karena penggunaan Kabel UTP sebagai kabel telpon. Karena banyak gedung menggunakan kabel ini untuk sistem telepon dan juga biasanya ada kabel extra yang
Dipasang untuk memenuhi pengembangan di masa mendatang. Karena kabel ini juga bisa digunakan untuk mentransmisikan data dan juga suara, maka menjadi pilihan untuk membangun jaringan komputer. Yang membedakan antara telpon dengan komputer dalam hal penggunaan kabel UTP ini adalah terletak pada jack-nya atau konektornya. Pada komputer digunakan RJ-45, yang dapat menampung 8 koneksi kabel sedangkan pada telpon digunakan RJ- 11, dapat menampung 4 koneksi kabel dan ukurannya lebih kecil. Lebih jelasnya bisa dilihat koneksi dari telpon anda yang menggunakan RJ-11.
Kabel UTP mempunyai ciri :
PELINDUNG INTERFERENSI :tidak ada
MAKS. BANDWITH :100 Mbps
MAKS. KABEL :100 meter
SOKET :RJ-45 (RJ = Registered Jack)
BIAYA :murah
TOPOLOGI FISIK :Star, Extended Star, Tree
INSTALLASI :Mudah
6. Modem
Modem berasal dari singkatan MOdulator DEModulator. Modulator merupakan bagian yang mengubah sinyal informasi kedalam sinyal pembawa (Carrier) dan siap untuk dikirimkan, sedangkan Demodulator adalah bagian yang memisahkan sinyal informasi (yang berisi data atau pesan) dari sinyal pembawa (carrier) yang diterima
sehingga informasi tersebut dapat diterima dengan baik. Modem
merupakan penggabungan kedua-duanya, artinya modem adalah alat komunikasi dua arah.
Secara singkatnya, modem merupakan alat untuk mengubah sinyal digital komputer menjadi sinyal analog dan sebaliknya. Komputer yang melakukan koneksi dengan internet dihubungkan dengan saluran telpon melalui modem.
sehingga informasi tersebut dapat diterima dengan baik. Modem
merupakan penggabungan kedua-duanya, artinya modem adalah alat komunikasi dua arah.
Secara singkatnya, modem merupakan alat untuk mengubah sinyal digital komputer menjadi sinyal analog dan sebaliknya. Komputer yang melakukan koneksi dengan internet dihubungkan dengan saluran telpon melalui modem.
